一、产品概述

    标日牌QBY型工程塑料气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近,已被国内近一千多家石油、化工、电子、陶瓷、纺织系统单位采用,安置在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果,也可根据用户要求,分为铸铁、不锈钢、铝合金

二、产品特点

    不需灌引水, 流动宽蔽,允许通过既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等许多优点。可以浸没在介质中工作,本泵无须用油润滑,即使空转,对泵也无任何影响。扬程、流量可通过气阀开度实现无级调节。标准吸程高达7m,扬程达50m,出口压力≥6kgf/c㎡。



三、产品用途:

泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花。糖浆
油漆、颜料、胶水、粘合剂、
各种瓦、瓷、砖器及陶瓷釉浆
各种磨料、腐蚀剂、清洗油垢
各种剧毒、易燃、易挥发液体
各种污水、水泥灌浆及灰浆
各种强酸、强碱、强腐蚀液体
各种粘稠浆、乳化液、各种软膏化装品
各种固液分离设备的前级送压装置



四、上海标日泵阀制造有限公司QBY型工程塑料气动隔膜泵性能参数:


型 号
进出口径(mm)
流量
(m3/h)
扬程
(m)
吸程
(m)
最大允许通过颗粒φ(mm)
最大供气压(kgf/cm2)
工程塑料气动隔膜泵
QBY-10
10
0.8
50
5
1
2-7
QBY-15
15
1
50
5
1
2-7
QBY-25
25
2.4
50
7
2.5
2-7
QBY-40
40
8
50
7
4.5
2-7
QBY-50
50
12
50
7
8
2-7
QBY-65
65
16
50
7
8
2-7
QBY-80
80
24
50
7
10
2-7
QBY-100
100
30
50
7
10
2-7

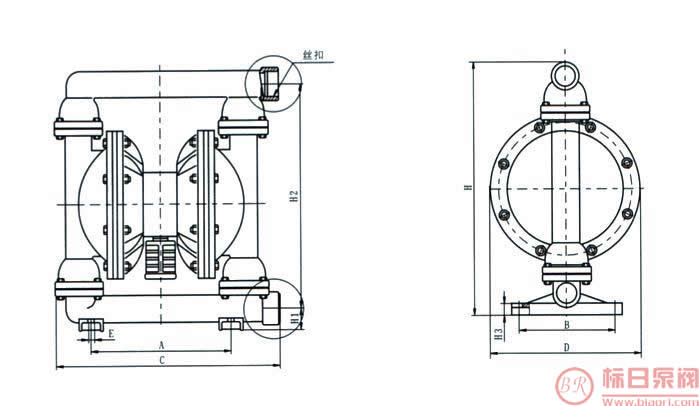

六、上海标日泵阀制造有限公司QBY型工程塑料气动隔膜泵安装尺寸:



型号
A
B
C
D
H
H1
H2
Φ
底肢
螺栓
泵进口尺寸
泵出口尺寸
进气口
外径
重量
(kg)
QBY-10
140
-
180
150
225
18
200
-
Φ8
3/8’(丝扣)
3/8’(丝扣)
8
7
QBY-15
140
-
180
150
225
18
200
-
Φ8
1/2’(丝扣)
1/2’(丝扣)
8
7
QBY-25
220
170
365
200
480
45
460
-
Φ10
1’(丝扣)
1’(丝扣)
10
20
QBY-40
220
170
365
250
480
45
460
-
Φ10
11/2’(丝扣)
11/4’(丝扣)
10
24
QBY-50
340
230
570
340
740
80
700
110
Φ12
2’(法兰)
2’(法兰)
14
50
QBY-65
340
230
570
340
740
80
700
110
Φ12
21/2’(法兰)
21/2’(法兰)
14
56
QBY-80
360
240
600
450
900
105
860
175
Φ14
3’(法兰)
3’(法兰)
16
70
QBY-100
360
240
600
450
930
105
860
750
Φ14
4’(法兰)
4’(法兰)
16
78
