一、产品概述：
标日牌SG型管道离心泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。
二、产品用途：
1、SG系列普通管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷；暖水循环加压。使用温度80℃以下。
2、SGR系列热水管道泵适用于采暖、锅炉等行业的高温热水增压循环。使用温度150℃以下。
3、SGP系列耐腐管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度80℃以下。
4、SGB系列防爆管道泵适用于输送无腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、II B级，温度组别为 T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度80℃以下。
5、SGPB系列耐腐防爆管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度150℃以下。
三、型号意义:
例如：20SG3-14
20-泵进、出口直径(mm)
SG-管道泵
3-流量(m3/h)
14-扬程(m)
四、上海标日泵阀制造有限公司SG型管道离心泵参数：
|
型号 |
口径
(mm) |
流量
(m3/h) |
扬程
(m) |
电机功率
(kw) |
转速
(r/min) |
电压
(v) |
|
15SG1.8-10 |
15 |
1.8 |
10 |
0.12 |
2900 |
220 |
|
20SG2-8 |
20 |
2 |
8 |
0.12 |
|
20SG3-14 |
20 |
3 |
14 |
0.25 |
|
25SG2.5-15 |
25 |
2.5 |
15 |
0.25 |
|
25SG4-20 |
25 |
4 |
20 |
0.75 |
|
32SG5-20 |
32 |
5 |
20 |
0.75 |
|
40SG5-8 |
40 |
5 |
8 |
0.75 |
|
40SG6-20 |
40 |
6 |
20 |
0.75 |
|
50SG10-15 |
50 |
10 |
15 |
0.75 |
|
25SG4-20 |
25 |
4 |
20 |
0.75 |
380 |
|
25SG6.5-30 |
25 |
6.5 |
30 |
1.5 |
|
32SG5-20 |
32 |
5 |
20 |
0.75 |
|
32SG8-30 |
32 |
8 |
30 |
1.5 |
|
40SG6-20 |
40 |
6 |
20 |
0.75 |
|
40SG9-30 |
40 |
9 |
30 |
1.5 |
|
40SG15-50 |
40 |
15 |
50 |
4 |
|
50SG10-15 |
50 |
10 |
15 |
0.75 |
|
50SG15-30 |
50 |
15 |
30 |
2.2 |
|
50SG16-50 |
50 |
16 |
50 |
4 |
|
50SG20-65 |
50 |
20 |
65 |
7.5 |
|
50SG25-80 |
50 |
25 |
80 |
15 |
|
50SG30-100 |
50 |
30 |
100 |
22 |
|
65SG30-15 |
65 |
30 |
15 |
2.2 |
|
65SG30-27 |
65 |
30 |
27 |
4 |
|
65SG30-50 |
65 |
30 |
50 |
7.5 |
|
65SG40-80 |
65 |
40 |
80 |
18.5 |
|
80SG35-20 |
80 |
35 |
20 |
4 |
|
80SG50-30 |
80 |
50 |
30 |
7.5 |
|
80SG60-50 |
80 |
60 |
50 |
15 |
|
80SG70-80 |
80 |
70 |
80 |
22 |
|
80SG55-100 |
80 |
55 |
100 |
30 |
|
100SG40-18 |
100 |
40 |
18 |
4 |
|
100SG50-30 |
100 |
50 |
30 |
7.5 |
|
100SG60-50 |
100 |
60 |
50 |
15 |
|
100SG75-78 |
100 |
75 |
78 |
22 |
|
100SG100-60 |
100 |
100 |
60 |
30 |
|
100SG55-100 |
100 |
55 |
100 |
30 |

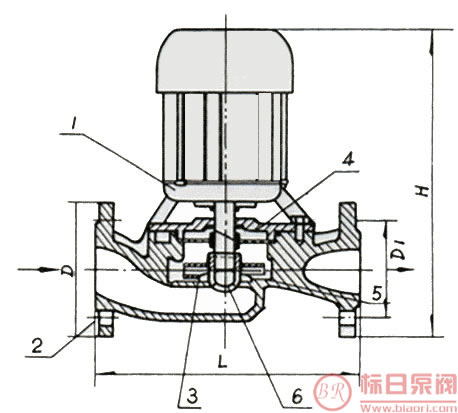

五、标日牌SG管道泵外形安装尺寸图：

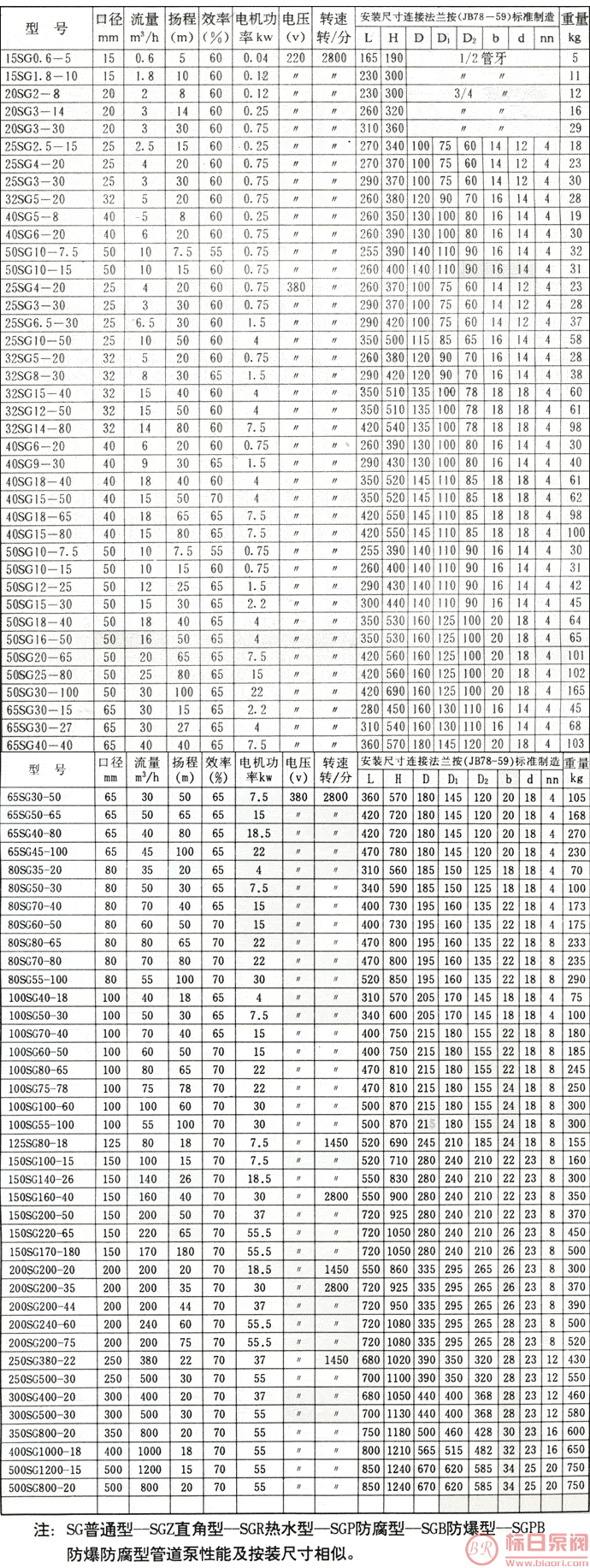

六、标日牌SG管道泵外形安装尺寸表:
