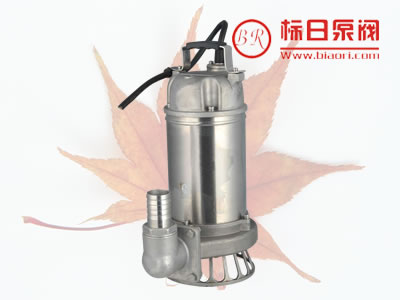

一、 产品概述：

1、  WQD/WQ系列潜水排污泵采用独特的单、双流道式叶轮结构，提高了污物的通过能力，能通过泵口径5倍纤维，与直径约为泵出口口径50%的固体颗粒。

2、  机械密封采用双端面密封与双层型式，材质采用新型硬质耐磨材料，长期处于油室内运行，可使泵安全连续运行8000小时以上。

3、  泵整体结构体积小、重量轻、耐磨、节能、外型美观、检修方便，无需建泵房，潜入水中即可工作，减少工程造价。

4、  电泵内安装过热与电流保护器，防止电机过载发热。对于功率7.5KW以上的泵设有高精度、抗干扰的密封泄露监控装置（根据用户需求装配）

5、  可根据用户需求，配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行监控，保证泵运行的安全性和可靠性。

6、  切割装置能将池内的浮渣、塑料制品及纤维状物质切碎，以便叶轮顺利吸入并排出（可根据用户需要配装在叶轮吸口处）。

二、主要用途：

1、  功率0.75-15KW，流量5m³/h-300m³/h,扬程5~40m,电压110~660v,频率50~60HZ，出水口径40~200mm(1^1/2  〞-8〞)

2、  适用于建筑楼宇、医院、住宅小区、市政工程、道路交通及施工，工厂排污、养殖业、药业、饮料、海水盐水、一般腐蚀性介质中含有的固体颗粒、长纤维废水、污水。

3、  本产品材料耐腐蚀性能：

三、使用条件：

1、  介质温度不超过60℃，介质密度<1.2kg/dm³,抽送介质的颗粒含量比大于60%,抽送介质PH值为4-10。

2、  电机部分露出液面不得超过电机1/2。

3、  抽送强腐蚀性介质进行特殊定货,我们将有针对性的为您设计服务。

四、结构说明：

1、  甭体、叶轮：在实测实验基础上，精心选择和匹配泵体、叶轮、抗堵塞性好、效率高、功率曲线平坦不易过载，叶轮平衡精确，振动小，转动平稳。

2、  电机：专门设计的潜水电机，F级绝缘IPX8防护，允许温升升高F级105℃加环境温度35℃，在正常温升条件下，电机绝缘寿命延长，而潜水冷却效果好，实际温升低，电机绝缘寿命更长。

3、  轴封：电机轴封采用双端面机械密封，形成两道可靠的密封防线，有效地阻止水进入油室，正常使用情况下，无故障运行时间超过8000小时。

4、  电缆及其密封：电缆为耐污水加强型PVC与NBR橡胶护套，电缆线芯截面按40℃环境温度及电动满载功率下长期可靠运行设计；电机在非满载功率下或在环境温度40℃以下运行，使用寿命更长。电缆线、橡胶护套与电机盖连接用压改压紧，防止介质从电缆与电机盖接口面渗入电机内腔，绝对禁止搬运时用电缆拉扯（或作为提绳）

5、  电机外壳：机壳、泵盖、压盖等组成电机外壳，各零件连接配合处有可靠的密封，每台都经严格的气压试验检查，确保无渗漏。
